服務項目

多年來, 我們為國內外多家電子大廠提供專業的設計服務，其中不乏知名國際品牌，他們嚴格的設計要求與多種類的設計案，淬鍊出淩鉅工程師深厚的設計功力，無論是高密度的多層板、高速訊號板、混合訊號、盲埋孔．．．難處理的案件，我們都能勝任。


專業優勢




設計資料

零件  SPEC   建立零件需參照零件 SPEC 中的尺寸圖及 Layout 建議圖進行建置。
Rule  如零件建立有非標準零件 SPEC 中標示的尺寸變更需求時，需請提供相關 零件建立的 Rule。
Placement  DXF  機構圖中需標示 Outline 及哪些固定式機構零件及機構中的各別高度標示及零件/走線禁止區。
線路圖  配置零件時需依照線路圖進行相關電路零件位置配置。
Guide  當有電路希望配置的方向或位置甚至相關零件配置的要求時，需請提供相關作業 Rule。
Stack-up  零件配置需思考走線空間利用及後續提供 3D 資料給機構做 Confirm，需請提供板中的堆疊及厚度。
Route DXF  機構圖中需標示 Outline 及哪些固定式機構零件及機構中的各別高度標示及零件/走線禁止區。
線路圖  走線時需依照線路圖進行相關電路調整及配線。
Guide  當有走線樣式、等長誤差、各別電路的走線要求時，需請提供相關 Layout Rule。
Stack-up  因走線思考空間利用需要，需請提供板中的堆疊及阻抗表 (板中線路使用的阻抗線寬/spacing)。
Silk Guide  是否板中有版本、板號、環保標章、Logo 等標示及文字白漆尺寸大小、方向等要求。
Gerber Guide  由於各家的出圖 Rule 及檔案配置都不盡相同，建議您提供過去的參考範例，以利整理為貴方需求的 Gerber File。

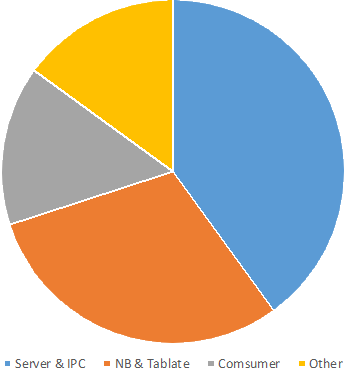

產品應用




設計流程

我們提供客戶從建零件、規則設置、零件配置、走線、文字面．．．到出 Gerber 的 全流程服務。此外，我們也提供單純佈線的服務。
